Kamera Lucid Atlas ATL028S-C

Kamera Lucid Atlas ATL028S-C

Szybka kamera przemysłowa z czujnikiem kolorowym Sony IMX421 i interfejsem GigE Vision, umożliwiająca pozyskiwanie obrazów wysokiej jakości przy rozdzielczości 2.8 MP z prędkością 174 r/s.

Atlas to kamera zgodna ze standardami GigE Vision i GenICam, umożliwiająca transfer danych 600 MB/s (5Gbps), pozwalając osiągnąć wysoką rozdzielczość i dużą szybkość pobierania obrazu przy użyciu standardowego kabla Ethernet długości nawet do 100 m. Posiada mocowanie obiektywu C-mount, a aktywne osiowanie czujnika zapewnia doskonałą jakość optyczną.

Opis

Cechy produktu:

  • Rozdzielczość: 1936 x 1464 pixeli (2.8 MP) kolorowa.
  • Szybkość ramki: 174 r/s przy pełnej rozdzielczości.
  • Czujnik: Sony IMX421 z globalną migawką.
  • Interfejs: 5GBASE-T, M12, PoE
  • Mocowanie obiektywu: C-Mount
  • Opcje pozyskiwania: Różne opcje pozyskiwania takie jak obszar zainteresowania (ROI) i tryby sekwencyjne.

Zalety 5GBase-T

Kamera przemysłowa Atlas została zaprojektowana do aplikacji wymagających dużych przepustowości i kompaktowego rozmiaru. Interfejs 5Gbase-T (5GigE) Ethernet jest 5 razy szybszy niż Gigabit Ethernet, 50% szybszy niż USB3.1 Gen1 i ma zasięg aż do 100 m przy użyciu standardowego kabla Ethernet. Atlas obsługuje Power over Ethernet (PoE), co upraszcza integrację i redukuje kosztu. Pomimo swoich niewielkich rozmiarów, Atlas obsługuje wielkoformatowe czujniki APS-C bez potrzeby użycia wielkich radiatorów czy wiatraków. Atlas cechuje się dużą ilością ramek na sekundę, małym rozmiarem i doskonałą ceną.

Zalety 5GBase-T

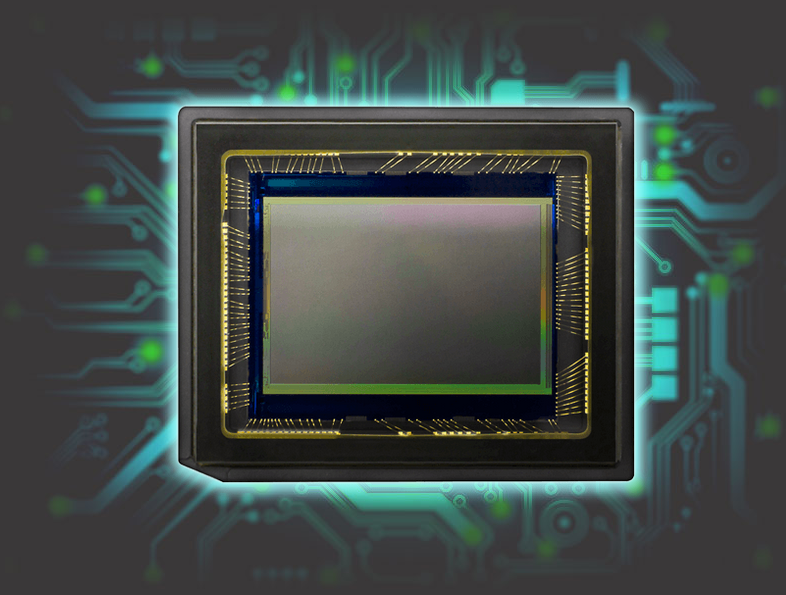

Czujnik CMOS Sony Pregius

Kamera Phoenix zapewnia niesamowitą jakość obrazu i wydajność dzięki zastosowaniu czujnika Sony Pregius™ - wiodącego w branży czujnika CMOS. Technologia globalnej migawki firmy Sony rejestruje krystalicznie czyste, pozbawione zniekształceń obrazy z wyjątkowo niskim poziomem szumów i bardzo wysokim zakresem dynamiki. Czujniki CMOS Pregius firmy Sony stosowane w kamerach Triton zapewniają jakość obrazu potrzebną w najtrudniejszych zadaniach.

Czujnik Pregius o wysokiej rozdzielczości

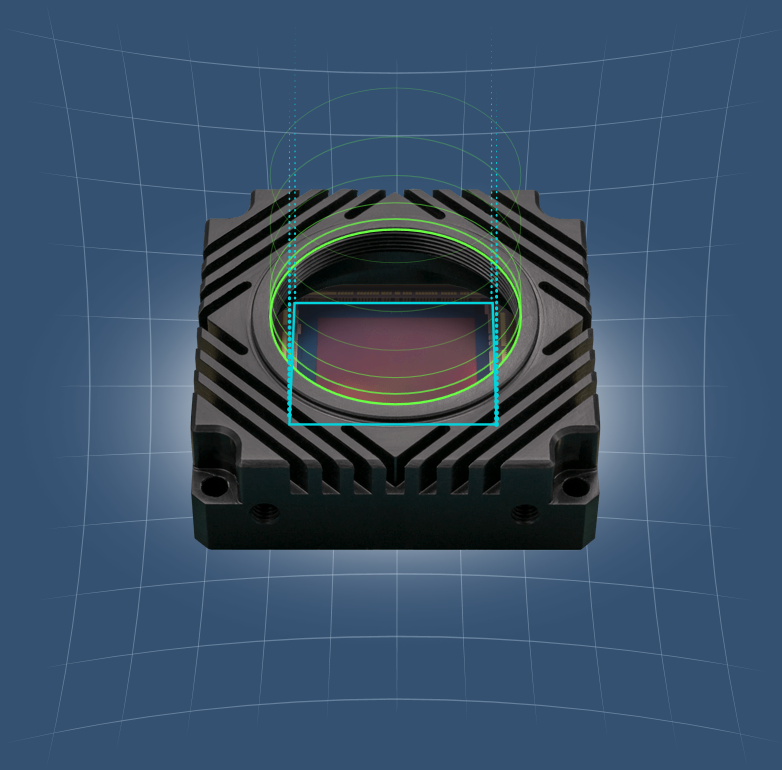

Aktywne osiowanie czujnika

Wszystkie kamery Atlas są aktywnie osiowanie, aby zminimalizować przechylenie i obrócenie czujnika obrazu oraz umieścić środek czujnika obrazu na osi optycznej obiektywu. Proces produkcji z sześcioma stopniami swobody precyzyjnie umieszcza czujnik obrazu na uchwycie obiektywu, dzięki czemu obrazy są ostre i wyraźne, nawet w rogach. Dowiedz się więcej o tym, jak działa proces produkcyjny Active Sensor Alignment w opisie technicznym.

Active Sensor Alignment

Przesył danych 600 MB/s przy użyciu kabla Cat5e lub Cat6

Przyspiesz swoją aplikację bez konieczności ponownego okablowania. Użyj istniejących kabli Gigabit Ethernet Cat5e lub Cat6, aby przesyłać obrazy o wyższej rozdzielczości przy wyższych ilościach klatek na sekundę. Kamera jest kompatybilna z kartami NBASE-T IEEE P802.3bz, które obsługują standardy 5GBASE-T (ponad 600 MB/s) i 2.5GBASE-T (300 MB/s). Jest również kompatybilna wstecz z połączeniami 1GbE.

5Gbps - 5 razy szybszy od GigE Vision z obsługą Power over Ethernet (PoE)

Power over Ethernet (PoE) pozwala zarówno na przesyłanie danych, jak i zasilanie za pomocą jednego kabla Ethernet. Dzięki temu potrzebna jest mniejsza ilość kabli.

Atlas jest kompatybilny ze standardem GigE Vision. Zapewnia to spójne zarządzanie kamerami od różnych dostawców.

5Gbps - 5x GigE Vision Speeds with Power over Ethernet (PoE)

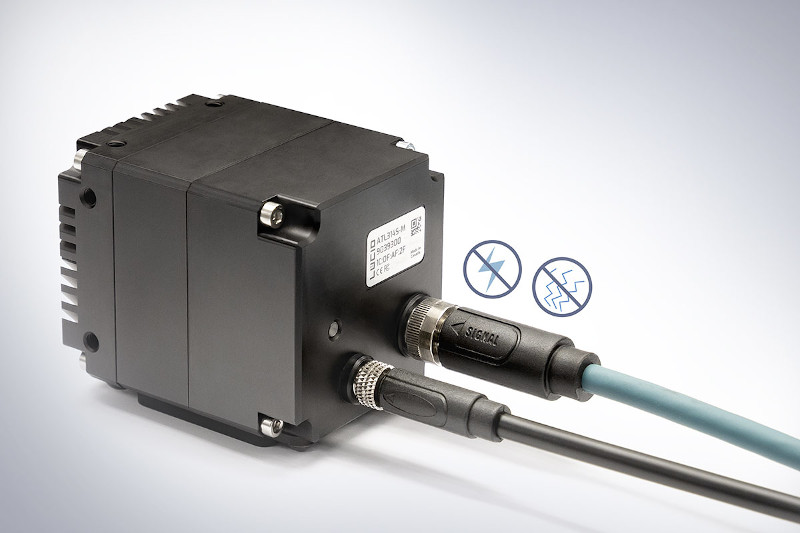

Złącza M12 i M8

Złącza M12 Ethernet i M8 GPIO zapewniają solidne i bezpieczne połączenie kablowe z ochroną przed brudem, kurzem i wodą. Złącze Ethernet M12 jest standaryzowane jako IEC 61076-2-109 i jest zawarte w standardzie GigE Vision. Bezpieczne 8-pozycyjne złącze M8 GPIO jest standaryzowane zgodnie z IEC 61076-2-104 z opto-izolowaną linią wejściową, opto-izolowaną linią wyjściową i dwiema liniami dwukierunkowymi. Zaprojektowane z myślą o bezbłędnej pracy w środowiskach wibracyjnych i ekranowane w celu ochrony przed zakłóceniami elektrycznymi, wytrzymałe porty M12 i M8 stanowią idealne rozwiązanie dla przemysłu, motoryzacji, kontroli procesów, żywności i napojów oraz zastosowań medycznych.

M12 and M8 Connectors

Idealne dopasowanie

Mocowanie TFL - Standardowy obiektyw JIIA przystosowany do czujników wielkoformatowych

Mocowanie TFL zostało zaprojektowane specjalnie dla czujników wielkoformatowych, zachowując przy tym efektywny rozmiar. Standard Japan Industrial Imaging Association (JIIA) wykorzystuje mocowanie 35 mm z BFD 17.526 mm. Istnieje także możliwość użycia obiektywów z mocowaniem F używając adaptera pierścieniowego.

The Perfect Fit

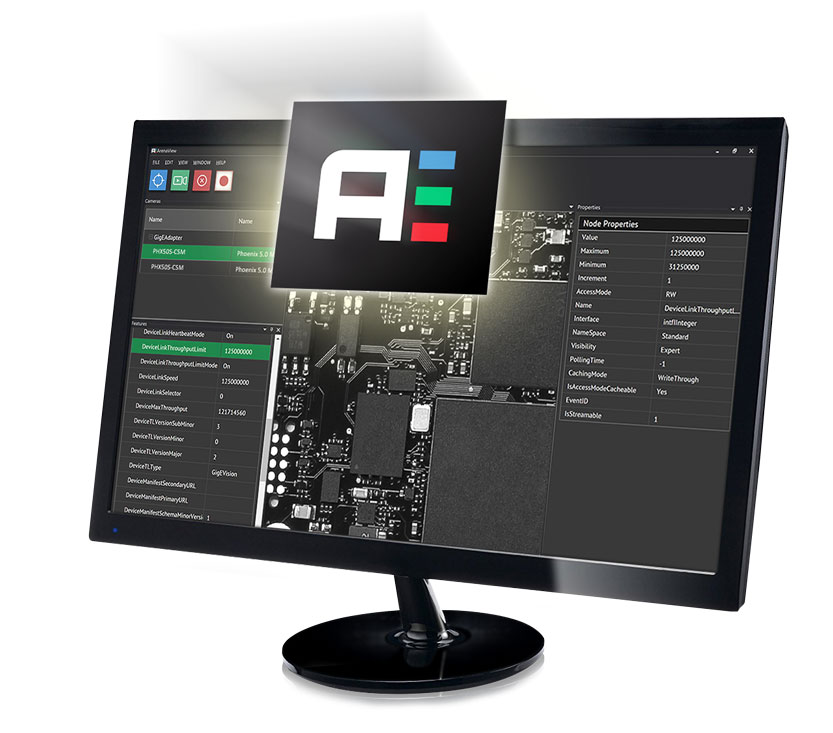

Arena SDK

Pakiet Arena SDK został zaprojektowany od podstaw w celu wykorzystania najnowszych standardów branżowych i technologii komputerowej. Działa szybko z mniejszą liczbą wywołań funkcji i jest łatwiejszy w użyciu dzięki nowoczesnemu GUI opartemu na standardzie GenICam.

  • Zawiera przykładowy kod i solidny zestaw interfejsów API.
  • Posiada łatwą w użyciu dokumentację HTML5
  • Zestaw narzędzi Arena UI do szybkiego tworzenia niestandardowych GUI
  • ArenaView GUI do przeglądania i pozyskiwania obrazów.

Lucid Arena SDK

Dane techniczne

Model ATL028S-C
Rodzina produktów Atlas
Typ produktu Kamera obszarowa
Nazwa czujnika Sony IMX421
Typ czujnika CMOS
Rozmiar czujnika (S x W), format 8.71 mm x 6.59 mm, 2/3"
Rozmiar piksela (S x W) 4.5 µm x 4.5 µm
Kolor/Mono Kolor
Rozdzielczość (S x W), MP 1936 x 1464 px, 2.8 MP
Szybkość ramki 174 r/s
Przetwornik ADC 12 bit
Zakres dynamiczny 71.6 dB
Migawka Globalna
Zakres migawki 30 µs do 10 s
Synchronizacja Programowe wyzwalanie, sprzętowe wyzwalanie, PTP (IEEE 1588)
Wejścia/Wyjścia 1 opto-izolowane wejście, 1 opto-izolowane wyjście, 2 dwukierunkowe wejścia/wyjścia
Bufor obrazu 380 MB
Mocowanie obiektywu C-Mount
Interfejs 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX M12, PoE
Standardy widzenia maszynowego GigE Vision v2.0
Wymagania zasilania PoE (IEEE 802.3af) lub zewnętrzne zasilanie 12-24 VDC
Pobór mocy (maksimum) 8W przez PoE, 7W w przypadku zewnętrznego zasilania
Typ obudowy Pudełkowa
Wymiary (D x S x W) 55 mm x 55 mm x 70 mm
Ciężar 240 g
Zakres temperatur (użytkowanie) -20° do 55°C
Zakres temperatur (przechowywanie) -30° do 60°C
Zgodność ze standardami CE, FCC, RoHS, REACH, WEEE, GenICam, GigE Vision
Gwarancja 3 lata

Dokumenty

lucid-catalog-2018.pdf - Produkty Lucid - katalog w języku angielskim
accessories.pdf - Akcesoria Lucid - ulotka w języku angielskim
